حفاری RC چیست؟ بررسی کامل، تجهیزات و مراحل اجرا
حفاری RC که با نامهای «حفاری گردش معکوس»، «حفاری پودری» یا «نمونهگیری چرخشی» نیز شناخته میشود، یکی از پرکاربردترین روشهای حفاری اکتشافی در صنعت معدن است. در این روش، بهجای گل حفاری، از هوای فشرده بهعنوان سیال اصلی برای خرد کردن سنگ و انتقال نمونه به سطح استفاده میشود.
حفاری RC چیست و چرا در صنعت اکتشاف اهمیت دارد؟
نکته کلیدی و متمایزکننده حفاری RC نسبت به روشهای گردش مستقیم، معکوس بودن مسیر جریان سیال است؛ هوای فشرده از فضای حلقوی بین لوله داخلی و بیرونیِ میلههای دوجداره به سمت ته چاه هدایت میشود و خردهسنگها و پودر حفاری، از مسیر بستهٔ لوله داخلی به سطح بازمیگردند. همین ویژگی باعث میشود نمونهها بدون تماس با دیواره چاه و بدون آلودگی متقاطع به دست کارشناسان برسد.
پیدایش این روش به دهه ۱۹۷۰ میلادی و کشور استرالیا بازمیگردد. در آن سالها، نیاز صنعت طلا به نمونهگیری سریع، کمهزینه و باکیفیت، مهندسان را به طراحی سیستمی رساند که امروز به بخش جداییناپذیر برنامههای اکتشافی معادن طلا، مس و سایر کانیهای فلزی تبدیل شده است. عمق متعارف حفاری RC معمولاً تا حدود ۵۰۰ متر است و در پروژههای بزرگتر با تکمیل تجهیزات کمکی، امکان دستیابی به اعماق بیشتر نیز فراهم میشود.
شرکت مهندسی بهسازان فرنود حفار با تکیه بر ناوگان کامل ماشینآلات حفاری و تیم فنی مجرب، این خدمت را در تمامی نقاط ایران با بالاترین استانداردهای کیفی به کارفرمایان معدنی ارائه میدهد.
جایگاه حفاری RC در چرخه اکتشاف معدن
هر پروژه اکتشافی، پیش از ورود به مرحله استخراج، نیازمند پاسخ به سه پرسش اساسی است: کانسار موردنظر چه گسترهای دارد؟ عیار آن چقدر است؟ و در چه عمقی قرار گرفته؟ حفاری RC دقیقاً برای پاسخ به همین پرسشها طراحی شده است؛ زیرا نمونههای پودری حاصل از این روش، برای آنالیز عیارسنجی آزمایشگاهی کاملاً مناسب و قابل اتکا هستند.
هرچند کاربرد این روش به اکتشاف معدنی محدود نمیشود و در شمعگذاری ساختمانها و پلها، پروژههای ژئوترمال، عملیات نفت و گاز و حتی مطالعات ژئوتکنیکی سدها نیز مورد استفاده قرار میگیرد، اما وجه تمایز اصلی آن همچنان در پروژههای اکتشافی است؛ جایی که سرعت پیشروی، هزینه کمتر در مراحل اولیه و کیفیت نمونه، سه معیار تعیینکننده موفقیت به شمار میروند.
مکانیزم و نحوه انجام حفاری RC (گامبهگام)
گام اول: چیدمان دکل و آمادهسازی محل گمانه

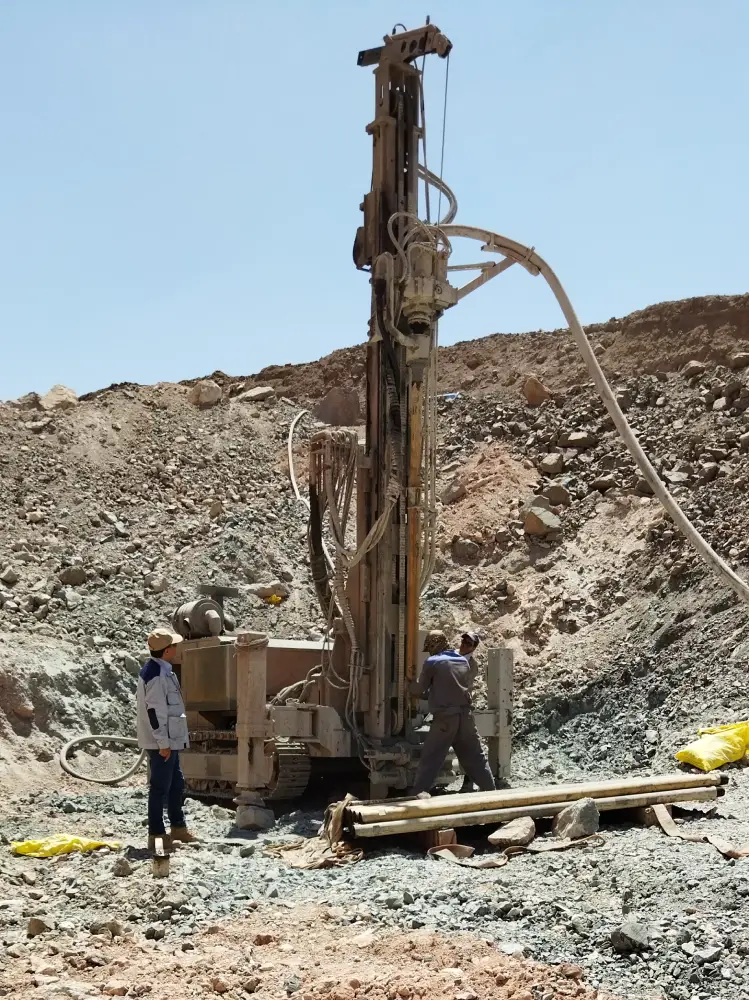

هر عملیات حفاری RC با تسطیح و آمادهسازی جاده دسترسی و پد حفاری آغاز میشود. دکل RC معمولاً روی شاسی کامیون یا خزنده نصب میشود و در کنار آن، کامیون پشتیبانی، کامیون حمل کمپرسور کمکی و خودروهای خدمه مستقر میشوند. پس از برجکگیری و تراز کردن دکل، مختصات گمانه بر اساس نقشه اکتشافی کارفرما کنترل و تثبیت میشود تا انحراف گمانه در حداقل ممکن باقی بماند.
گام دوم: خرد کردن سنگ با چکش ضربهای و مته تنگستن
قلب سیستم حفاری RC، چکش پایینچاله پنوماتیک (DTH Hammer) است. پیستون این چکش با حرکت رفتوبرگشتی، ضربههای متوالی را به مته فولادی پوشیده از کربید تنگستن وارد میکند تا سنگ در ته چاه خرد شود. همزمان با ضربهزنی، رشته مته با دوران کنترلشده میچرخد تا سطح تماس مته با سنگ بهطور یکنواخت تغییر کند و پیشروی پایدارتری داشته باشیم.
در برخی مدلهای حفاری RC، از سیستم چرخشی بدون چکش و با مته تریکون نیز استفاده میشود؛ انتخاب میان این دو نوع، به سختی و جنس سنگ محل پروژه بستگی دارد.
گام سوم: گردش هوای فشرده و انتقال نمونه به سطح
کمپرسور هوای فشرده، هوا را با فشار بالا وارد فضای حلقوی میلههای دوجداره میکند. این هوا در پایین گمانه، چکش را به کار میاندازد و در ناحیه میکسر هوا (در مجاورت مته)، به جریان داخل لوله داخلی منتقل میشود.
راز اصلی این انتقال، اختلاف قطر لولههاست؛ چون قطر داخلی لوله کوچکتر است، سرعت جریان هوا در آن بسیار بالاتر میرود و همین سرعت بالا، توان حمل خردهسنگهای درشت (تا حدود ۱۰۰ میلیمتر) را از عمق صدها متری تا سطح زمین فراهم میکند. این مسیر بسته و ایزوله، مهمترین راز کیفیت نمونه در حفاری RC است.
گام چهارم: جداسازی، تقسیم و بستهبندی نمونه

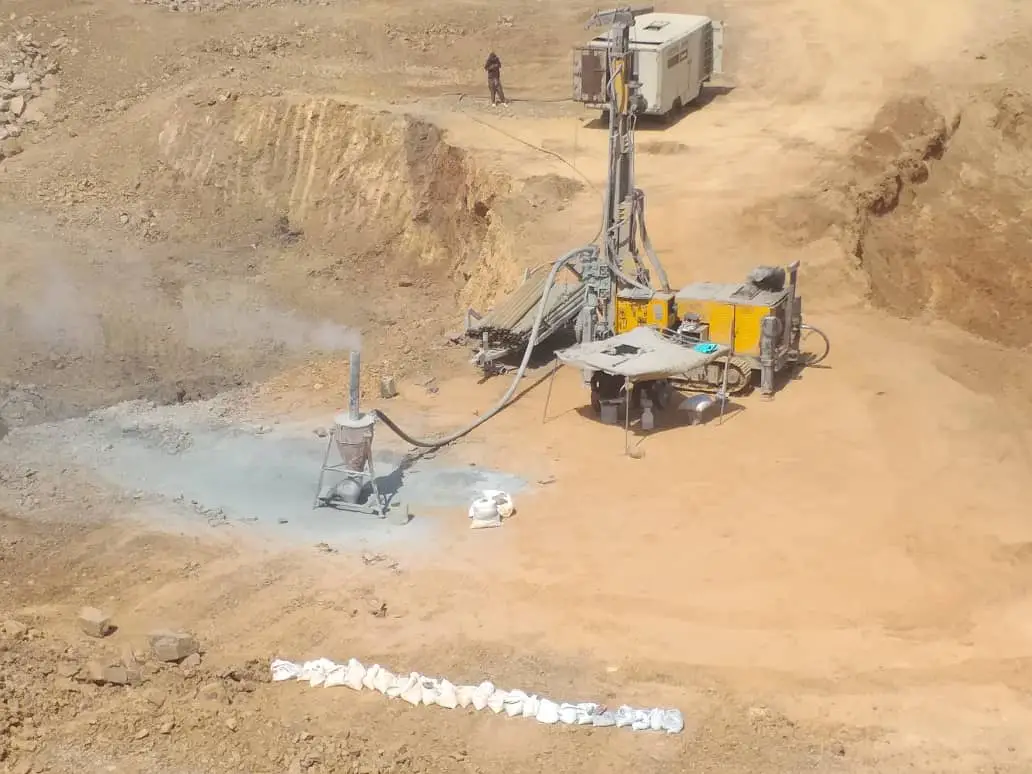

جریان هوا همراه با خردهسنگها در سطح وارد محفظه سیکلون میشود. سیکلون با ایجاد چرخش مماسی و بهرهگیری از نیروی گریز از مرکز، ذرات جامد را از هوا جدا میکند؛ خردهها در مخروط پایین سیکلون تهنشین شده و هوای تصفیهشده از بالای آن خارج میگردد. طراحی درست سیکلون از فرار پودرهای ریز و باارزش معدنی نیز جلوگیری میکند.
نمونه خروجی از سیکلون سپس با استفاده از تفکیککنندههایی مانند اسپلیتر ریفل یا اسپلیتر مخروطی، به بخشهای استاندارد تقسیم میشود:
- نمونه عیارسنجی برای آزمایشگاه
- نمونه شاهد و بایگانی
- نمونهای برای ثبت لاگ زمینشناسی در تراشهنگار
تخلیه سیکلون در فواصل منظم عمقی معمولاً گامهای یک یا دو متری انجام میشود تا دقت عمقسنجی لایهها حفظ گردد.
گام پنجم: کنترل کیفیت و مدیریت شرایط پیشبینینشده
در طول حفاری، تمیزکاری مستمر سیکلون و شستوشوی مسیر هنگام تعویض میلهها یا رسیدن به زونهای کانیسازی، از تداخل نمونههای اعماق مختلف جلوگیری میکند.
برخورد گمانه با آب زیرزمینی نیز نیازمند مدیریت رطوبت است؛ چون رطوبت باعث چسبندگی ذرات به دیواره سیکلون و لولهها میشود. در چنین شرایطی، استفاده از بوسترهای کمکی هوا برای تخلیه سریعتر چاه یا بهکارگیری سیستمهای تفکیک نمونه در شرایط تر، ضروری میشود. در سازندهای خشک نیز تزریق کنترلشده آب یا کف به جریان هوا، برای کاهش گردوغبار و بهبود بازیابی نمونه به کار میرود.
تجهیزات مورد نیاز حفاری RC
پیادهسازی صحیح این روش، نیازمند مجموعهای هماهنگ از ماشینآلات و ابزارهای تخصصی است:
- دکل حفاری RC (روی کامیون یا خزنده)
- میلههای حفاری دوجداره
- چکش پایینچاله پنوماتیک و متههای تنگستن
- کمپرسور هوای فشرده و بوستر تقویت فشار
- مخازن هوای فشرده و جعبه هوا
- میکسر هوا و سامانه سیکلون و ریفلر برای جمعآوری و تقسیم نمونه
علاوه بر اینها، تجهیزات ایمنی از اهمیت ویژهای برخوردار است: کارکنان این حوزه باید با محافظ شنوایی، دستکش صنعتی، عینک ایمنی، کفش استاندارد و ماسک گردوغبار کار کنند؛ زیرا همزمانی دوران بالا، ضربه پنوماتیک و گردوغبار سنگ، محیطی پرچالش برای ایمنی ایجاد میکند.
شرکت مهندسی بهسازان فرنود حفار با ارائه کامل این مجموعه از دکل تا تجهیزات ایمنی پروژههای حفاری RC را بدون نیاز به پیمانکار واسطه به سرانجام میرساند.
مزایای حفاری RC نسبت به سایر روشها
انتخاب روش حفاری، تصمیمی استراتژیک است که بر هزینه، زمان و کیفیت دادههای پروژه اثر مستقیم دارد. حفاری RC در این میان، مزایای مشخصی دارد که آن را به گزینه اول در مراحل اکتشافی بدل کرده است:
- سرعت پیشروی بهمراتب بالاتر از حفاری مغزهگیری الماس؛
- کیفیت نمونه بالا و عاری از آلودگی متقاطع، به دلیل مسیر بسته لوله داخلی؛
- مصرف بسیار پایین آب که اجرای پروژه در مناطق دورافتاده و خشک را عملی میسازد؛
- فشار پمپاژ پایینتر و در نتیجه پایداری بهتر دیواره چاه و سایش کمتر تجهیزات؛
- هزینه اقتصادی در مراحل اکتشافی اولیه؛ بر اساس دادههای بازار، معمولاً حدود ۲۵ تا ۴۰ درصد ارزانتر از مغزهگیری الماس تمام میشود؛
- کارایی بالا در حمل قلمه در گمانههای با قطر بزرگ و اعماق بیش از ۵۰ متر.
معایب و محدودیتهای حفاری RC
با وجود همه مزایا، حفاری RC بدون محدودیت نیست و تصمیمگیری کارشناسانه نیازمند شناخت این محدودیتهاست:
- هزینه تهیه تجهیزات و بهکارگیری نیروی متخصص، نسبت به روشهای سادهتر حفاری بالاتر است؛
- در سنگهای بسیار سخت یا خاکهای مقاوم، راندمان پیشروی کاهش مییابد و استهلاک چکش و مته افزایش پیدا میکند؛
- در اعماق بسیار زیاد، به دلیل افت فشار و طولانی شدن مسیر گردش هوا، بازدهی سیستم کاهش مییابد؛
- خروجی این روش، نمونه پودری و خردهسنگ است، نه مغزه یکپارچه؛ بنابراین اطلاعات ساختاری و زمینشناسی دقیق (مانند زاویه و ماهیت لایهبندیها) به اندازه مغزهگیری الماس در دسترس نیست؛
- در صورت مدیریت ضعیف پسماند و مواد حفاری، احتمال آسیب محیطی وجود دارد که مستلزم رعایت پروتکلهای زیستمحیطی است.
کارشناسان بهسازان فرنود حفار در ابتدای هر پروژه، با ارزیابی جنس سنگ، عمق هدف و اهداف اکتشافی، به کارفرما مشاوره میدهند که آیا RC بهترین انتخاب است یا ترکیبی از دو روش نتیجه بهینهتری خواهد داشت.
هزینه و عوامل مؤثر بر قیمت حفاری RC
قیمتگذاری خدمات حفاری RC در ایران عمدتاً به صورت متری (هر متر طول حفاری) به همراه هزینههای جانبی انجام میشود؛ از جمله:
- هزینههای بسیارژ (جابهجایی و استقرار) ماشینآلات و پرسنل
- تأمین سوخت و روانکنندهها
- هزینه نمونهگیری و بستهبندی پودر حفاری
عوامل متعددی این نرخ را تعیین میکنند:
- جنس و سختی کانسنگ: زونهای کانیسازیشده که معمولاً همراه با دگرسانیهای سیلیسی و سنگهای سخت آذرین هستند، استهلاک چکش و مته را بالا میبرند و نرخ متری را افزایش میدهند.
- عمق گمانه: عمق متعارف حفاری RC بین ۵۰ تا ۳۰۰ متر و حداکثر تا ۵۰۰ متر است. افزایش عمق نیازمند کمپرسورها و بوسترهای فشار قویتر و در نتیجه نرخ بالاتر است.
- حجم کل متراژ پروژه: در متراژهای بالا، تخفیفهای قابل توجهی در نرخ متری اعمال میشود.
- موقعیت مکانی و صعبالعبور بودن معدن: هزینه ترابری دکل، تریلر بوستر و کمپرسورهای سنگین به قرارداد اضافه میشود.
علاوه بر این، فهرست بهای واحد پایه رشته حفاری اکتشافی که هر ساله توسط مراجع رسمی ابلاغ میشود، چارچوب تعرفهای پروژهها را مشخص میکند. تیم کارشناسی بهسازان فرنود حفار، برآورد دقیق و شفاف هزینه هر پروژه را بر اساس همین عوامل و متناسب با شرایط هر معدن ارائه میکند.
مقایسه حفاری RC با مغزهگیری الماس و روشهای پودری ساده
در طیف روشهای حفاری اکتشافی، حفاری RC نقطه تعادلی میان هزینه و کیفیت داده است:
- روشهای ضربهای پودری ساده (مانند RAB): ارزانتر هستند اما کیفیت نمونه و دقت عمقی پایینتری دارند و بیشتر برای مطالعات اولیه مناسباند.
- مغزهگیری الماس: بالاترین کیفیت اطلاعاتی را ارائه میدهد اما کندتر و گرانتر است و معمولاً در مراحل تکمیلی اکتشاف به کار گرفته میشود.
- حفاری RC: دقیقاً در میانه این طیف قرار دارد؛ سرعت و هزینهای نزدیک به روشهای پودری و کیفیت نمونهای نزدیک به استانداردهای مورد نیاز عیارسنجی صنعتی.
به همین دلیل، بسیاری از برنامههای اکتشافی، مرحله شبهتفصیلی پروژه را با حفاری RC پیش میبرند و تنها در گمانههای منتخب به مغزهگیری روی میآورند.
نکات کلیدی انتخاب پیمانکار حفاری RC
موفقیت پروژه حفاری RC بیش از هر چیز به توانمندی پیمانکار وابسته است. سه معیار در این انتخاب تعیینکننده است:
- سلامت و بهروز بودن ناوگان ماشینآلات: خرابی دکل در مناطق دورافتاده میتواند هفتهها پروژه را متوقف کند.
- تجربه تیم حفار و کارشناس نمونهگیری: کیفیت نهایی دادههای اکتشافی، مستقیماً به دقت تخلیه سیکلون، تفکیک نمونه و لاگبرداری وابسته است.
- توان بسیج سریع و مدیریت لجستیک در مناطق صعبالعبور.
شرکت مهندسی بهسازان فرنود حفار با ارائه تمامی خدمات حفاری از حفاری RC و مغزهگیری تا چالزنی و خدمات جانبی معدنی تحت یک پیمانکار واحد، این سه معیار را برای کارفرمایان تضمین میکند و از ریسک هماهنگی چند پیمانکار میکاهد.
سخن پایانی
حفاری RC امروز به ستون فقرات اکتشاف معدنی در ایران و جهان تبدیل شده است؛ روشی که با ترکیب سرعت، دقت نمونهگیری و اقتصاد مقرونبهصرفه، امکان تصمیمگیریهای سرمایهگذاری را برای مالکان معادن فراهم میکند. شناخت درست مکانیزم کار، تجهیزات، مزایا و محدودیتهای این روش، پیشنیاز هر برنامه اکتشافی موفق است.
شرکت مهندسی بهسازان فرنود حفار بهعنوان یکی از معتبرترین مجموعههای حفاری کشور، آماده ارائه مشاوره فنی، برآورد هزینه و اجرای کامل پروژههای حفاری RC در سراسر ایران است. برای دریافت استعلام قیمت و بررسی پروژه خود، با کارشناسان ما در تماس باشید.
