خطاهای رایج در نمونه‌گیری حفاری RC و راهکارهای جلوگیری از آن
حفاری گردش معکوس (RC) یکی از ستون‌های بنیادین برنامه‌های اکتشاف و مدل‌سازی ذخایر معدنی در سراسر جهان و به‌ویژه در پروژه‌های بزرگ صنعتی کشور به شمار می‌رود. هدف از انجام این عملیات، صرفاً ایجاد یک گمانه یا دستیابی به عمق از پیش تعیین‌شده نیست؛ بلکه هسته اصلی توجیه فنی و اقتصادی این فرآیند، استخراج نمونه‌هایی معرف، همگن و غیرآلوده از کانسنگ به منظور ارزیابی دقیق عیار، رفتار ژئومتالورژیکی و برآورد تناژ ذخیره است. با این وجود، ماهیت دینامیک خردایش سنگ توسط هامر و انتقال ذرات خردشده (خرده‌ها و پودر سنگ) توسط جریان هوای فشرده به سطح زمین، آسیب‌پذیری ذاتی فرایند نمونه‌گیری را در برابر خطاهای مکانیکی و انسانی افزایش می‌دهد.
شناخت دقیق و علمی خطاهای رایج در نمونه‌گیری حفاری RC و علل وقوع آن‌ها، نخستین گام در تضمین اعتبار برآوردهای مهندسی است. یک انحراف آماری یا فیزیکی جزئی در نمونه‌ها می‌تواند مرز بین باطله و ماده معدنی را در بلوک‌بندی‌های کامپیوتری جابه‌جا کند و در بلندمدت منجر به تحمیل میلیون‌ها دلار هزینه کاذب در مراحل استخراج، خردایش و فرآوری کارخانجات شود. مجموعه مهندسی بهسازان فرنود حفار به عنوان پیشروترین مجری جامع خدمات حفاری در ایران، با تکیه بر اصول استانداردسازی بین‌المللی و استفاده از پیشرفته‌ترین ناوگان حفاری، شناسایی و کنترل سیستماتیک این چالش‌ها را به بخشی جدایی‌ناپذیر از دستورالعمل‌های کنترل و تضمین کیفیت (QA/QC) خود تبدیل کرده است.
ماهیت خطاهای نمونه‌برداری در حفاری گردشی معکوس و ریشه‌های آن
بررسی رفتار متالوژی سنگ در طول مسیر هوای فشرده نشان می‌دهد که خطاهای رخ‌داده در سطح نمونه‌گیر، پیامد مجموعه‌ای از رویدادهای فیزیکی در عمق چاه و سیستم انتقال سطح‌الارضی هستند. در دانش نمونه‌برداری مواد ناهمگن معدنی، تفکیک منابع خطا نیازمند شناخت رفتار ذرات تحت تنش و جریان سیال است.
ناهمگنی ساختاری کانسنگ و خطای بنیادین نمونه‌گیری
هر کانسنگ به دلیل ترکیب کانی‌شناسی نامنظم، ابعاد متفاوت بلورها و توزیع غیریکدست فازهای فلزی، دارای ناهمگنی ذاتی است. این ناهمگنی فیزیکی عامل بروز «خطای بنیادین نمونه‌گیری» است؛ خطایی که کمینه انحراف آماری غیرقابل حذف را رقم می‌زند، حتی اگر کلیه عملیات با بالاترین سطح دقت مکانیکی به انجام برسد. اگر جرم نمونه برداشته‌شده متناسب با اندازه دانه‌های کانی هدف نباشد یا تقسیم‌کننده نمونه در مراحل سطحی قادر به حفظ پراکندگی ابعادی ذرات نباشد، این عدم توازن عیاری به صورت مستقیم وارد محاسبات نهایی کانسار خواهد شد. در حفاری RC، این چالش زمانی تشدید می‌شود که شکست ساختار سنگ در کف گمانه ابعاد متفاوتی از قطعات خردشده را به موازات پودر بسیار نرم سنگ ایجاد کند.
تفاوت خطاهای سیستماتیک (سوگیری یا بایاس) و خطاهای تصادفی
در تحلیل آماری داده‌های عیاری گمانه‌ها، دو دسته انحراف شناسایی می‌شود: خطاهای تصادفی و خطاهای سیستماتیک (Bias). خطاهای تصادفی عموماً با افزایش حجم داده‌ها و تکرار تست‌ها اثر همدیگر را جبران می‌کنند؛ اما خطاهای سیستماتیک خطرناک‌ترین دشمن ذخایر معدنی به حساب می‌آیند، زیرا پیوسته مقادیر عیار را به سمتی خاص (بیش‌برآوردی یا کم‌برآوردی) منحرف می‌سازند. به عنوان مثال، اگر ریزدانه‌های کانسنگ مس یا طلا که معمولاً حاوی بخش غنی ماده معدنی هستند به طور مداوم از فیلتر سایکلون فرار کنند، ذخیره با کم‌برآوردی شدید مواجه خواهد شد. شرکت مهندسی بهسازان فرنود حفار برای برطرف کردن این نوع خطاهای ساختاری، فرآیندهای عملیاتی خود را بر اساس بهینه‌سازی مسیر جدایش ذرات طراحی نموده است.

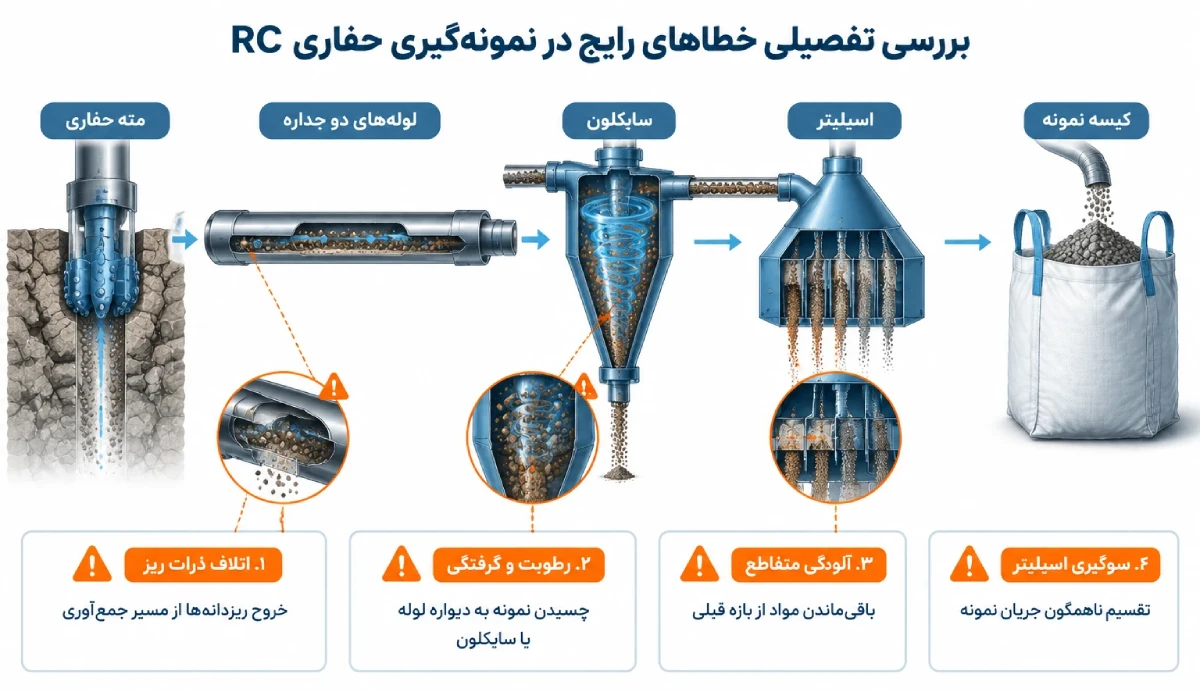

بررسی تفصیلی خطاهای رایج در نمونه‌گیری حفاری RC و فرآیندهای بروز آن
تحلیل گام‌به‌گام فرایند گردش معکوس نشان می‌دهد که اختلال در حفظ خواص فیزیکی نمونه ممکن است در چهار حوزه کلیدی رخ دهد: در مجاورت مته، درون لوله دوجداره، در محفظه تفکیک سایکلون و در نهایت در مکانیزم برش و کاهش جرم نمونه (اسپلیتر).
۱. خطای استخراج (Extraction Error) و تلفات ذرات ریز در سایکلون
نمونه حاصل از برش سنگ باید از کف چاه با سرعت مناسب به سمت بالا رانده شده و پس از عبور از شلنگ نمونه‌برداری مستقیماً به ورودی سایکلون وارد شود. در سایکلون، وظیفه اصلی جداسازی هوای متراکم از ذرات جامد بر عهده جریان گردابی است. یکی از شایع‌ترین خطاها در این مرحله، ناتوانی سایکلون در فرونشاندن ذرات بسیار ریز (Fines) و خروج آن‌ها همراه با هوای خروجی از کلاهک بالایی (Vortex Finder) است.
علاوه بر این، در صورتی که اپراتور حفاری در پایان متراژ هر بازه نمونه‌گیری (معمولاً گام‌های یک‌متری) به سیستم اجازه ندهد تا آخرین ذرات معلق درون ستون حفاری و مجاری شلنگ به طور کامل تخلیه شوند، بخشی از خرده‌های متراژ قبلی به متراژ بعدی منتقل خواهد شد. این موضوع اصالت عمق نمونه‌برداری را با خطا مواجه کرده و موقعیت زون کانی‌سازی را در نقشه سه‌بعدی اکتشاف دستخوش انحراف می‌کند.
۲. پدیده نمونه‌برداری مرطوب (Wet Drilling) و پسماند چسبنده
حفاری RC ذاتاً برای محیط‌های خشک طراحی شده است. زمانی که چاه به سفره آب زیرزمینی برخورد می‌کند یا نفوذ رطوبت بافت خاکی موجب ایجاد مخلوطی گل‌آلود می‌شود، چالش‌برانگیزترین مرحله نمونه‌گیری آغاز خواهد شد. آب واردشده به سیستم، انرژی هوای بالابرنده را کاهش می‌دهد، باعث مسدود شدن منافذ سایکلون شده و مواد گل‌آلود غنی‌شده به جدار داخلی لوله‌ها و محفظه سایکلون می‌چسبند (پدیده Caking یا Puggy Material).
از دست رفتن آب زلال حاوی فازهای رسی و اکسیدی ریزدانه در مرحله آب‌گیری یا نشت از درز کیسه‌های نمونه، انحراف فاحشی در بالانس جرمی کانسنگ به وجود می‌آورد. در چنین شرایطی، آماده‌سازی نمونه مرطوب به یکی از کانون‌های ایجاد بایاس در تخمین عیار تبدیل می‌شود و حتی عملیات ته‌نشینی فلوکولانت نیز نمی‌تواند به طور کامل توازن فازها را حفظ کند.
۳. سوگیری مکانیکی اسپلیترها و خطاهای ناشی از تراز نبودن
کاهش وزن نمونه استخراج‌شده از چند ده کیلوگرم به ابعاد استاندارد آزمایشگاهی (معمولاً ۲ الی ۵ کیلوگرم) توسط اسپلیترها (مانند Cone Splitter یا Riffle Splitter) صورت می‌گیرد. هرگونه نقص در تراز فیزیکی دستگاه نسبت به افق، باعث تمرکز شارش جریان ذرات به یک سوی قیف و تغییر نسبت تقسیم می‌شود.
برخی اپراتورها در صورت انسداد دهانه‌ها از ابزارهای اهرمی استفاده می‌کنند که موجب تغییر زاویه تیغه‌ها و لبه‌های برش‌دهنده درون اسپلیترهای مخروطی خواهد شد. این اعوجاج هندسی کافی است تا ذرات درشت‌تر به یک خروجی و ریزدانه‌ها به خروجی دیگر متمایل شوند و نمونه شاهد یا آزمایشگاهی دیگر یک معرف همگن نباشد.
۴. آلودگی متقاطع (Cross-Contamination) بین فواصل متوالی گمانه
آلودگی متقاطع زمانی رخ می‌دهد که بقایای متراژ قبلی حفاری در بخش‌هایی نظیر زانویی شلنگ، شیارهای اسپلیتر یا دیواره داخلی سایکلون باقی مانده و با متراژ جدید ترکیب شود. این نقص در پروژه‌های طلا، نقره یا فلزات پایه که دارای زون‌های باریک و پرعیار (High-Grade) در میان باطله هستند، صدمات جبران‌ناپذیری به بار می‌آورد. در چنین شرایطی، عبور مته از یک رگه غنی می‌تواند باعث بالا رفتن مصنوعی عیار در چند متر باطله زیرین شود و ارزیابی ژئولوژیست‌ها را در خصوص ضخامت واقعی توده معدنی دچار خطای فاحش کند.
جدول خلاصه منشأ خطاهای نمونه‌گیری و روش‌های پایش کیفی
برای طبقه‌بندی شفاف این چالش‌ها در سایت‌های اکتشافی، جدول زیر مهم‌ترین منابع خطا و شاخص‌های کنترلی متناظر با آن‌ها را به نمایش می‌گذارد:
| نوع خطا | منشأ ایجاد در فرآیند | پیامد متالوژیکی و محاسباتی | شاخص و روش پایش در سایت |
|---|---|---|---|
| خطای استخراج (سایکلون) | سرعت ناکافی هوا و خروج گرد از کلاهک | از دست رفتن ریزدانه‌ها و کم‌برآوردی عیار | ثبت افت فشار و بررسی بصری گرد خروجی |
| نمونه‌برداری مرطوب | هجوم آب زیرزمینی و تشکیل کیک چسبنده | آلودگی متوالی و تفکیک نامتوازن جرم | توزین رطوبت نمونه و بررسی پسماند در سایکلون |
| سوگیری اسپلیتر | تراز نبودن شاسی یا کج شدن تیغه‌ها | عدم انطباق آماری نمونه آزمایشگاهی و آرشیو | کنترل تراز کروی و توزین دوقلوهای میدانی |
| آلودگی متقاطع | تخلیه ناقص گام قبلی و انسداد مجاری | جابه‌جایی مرز زون ماده معدنی و باطله | آنالیز نمونه‌های بلانک (Blank) در توالی آزمایشگاه |

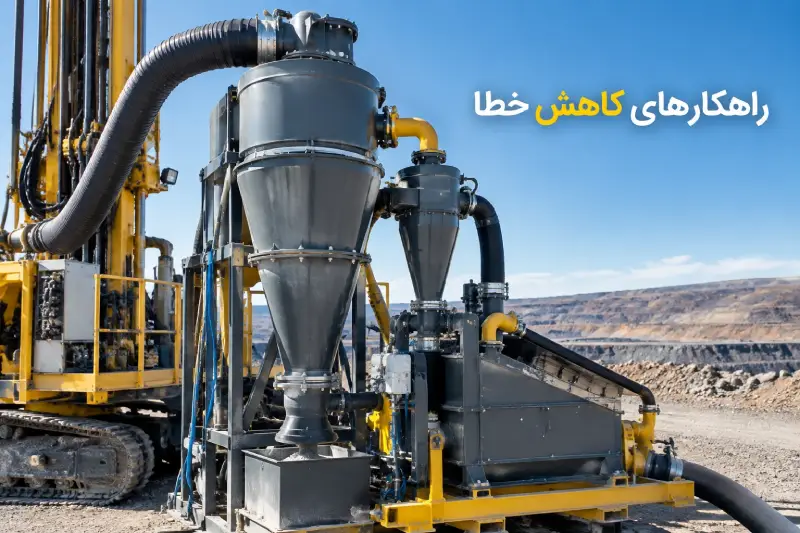

راهکارهای فنی و پروتکل‌های اجرایی برای پیشگیری از خطاهای نمونه‌گیری
رفع این معضلات نیازمند به‌کارگیری سیستم‌های مهندسی‌شده، اپراتورهای آموزش‌دیده و تجهیزات استاندارد است. شرکت مهندسی بهسازان فرنود حفار با تکیه بر دستورالعمل‌های سخت‌گیرانه، مجموعه‌ای از اقدامات پیشگیرانه را در تمامی سایت‌های عملیاتی خود پیاده‌سازی نموده است:
مدیریت دقیق فشار هوا و زمان تخلیه فواصل حفاری
حفظ تعادل هیدرولیکی و پنوماتیکی در گمانه با تنظیم دبی و فشار کمپرسورهای تقویت‌کننده (Booster) ممکن می‌شود. اپراتورهای مجرب بهسازان فرنود حفار موظف هستند در پایان هر متراژ، پیشروی حفاری را برای چند ثانیه متوقف کرده و جریان چرخش هوا را تا تخلیه صددرصدی خرده‌های باقیمانده از کف تا سایکلون حفظ نمایند. این اقدام به صورت خودکار مانع از اختلاط فواصل نمونه‌گیری مختلف با یکدیگر شده و بازیافت جرمی نمونه را به میزان حداکثری و پایدار می‌رساند.
شستشو و پایش مستمر محفظه سایکلون در حفاری‌های مرطوب
در شرایطی که به دلیل مواجهه با رطوبت یا آب زیرزمینی، امکان ادامه حفاری به صورت کاملاً خشک میسر نباشد، برنامه نظارتی فشرده‌ای جهت زدودن پسماندهای چسبنده اجرا می‌گردد. تکنسین‌های نمونه‌گیری با استفاده از شیرهای تخلیه باد با فشار بالا و بازرسی مکانیکی جداره داخلی در فواصل معین، مانع از تشکیل کیک‌های سخت در دیواره مخروطی سایکلون می‌شوند. در مواردی که حجم آب ورودی فراتر از آستانه استاندارد RC باشد، متخصصان شرکت بهسازان فرنود حفار تغییر استراتژی عملیاتی و استفاده از سایر متدهای مکمل نظیر مغزه‌گیری وایرلاین را برای حفظ کیفیت مطالعات پیشنهاد و اجرا می‌نمایند.

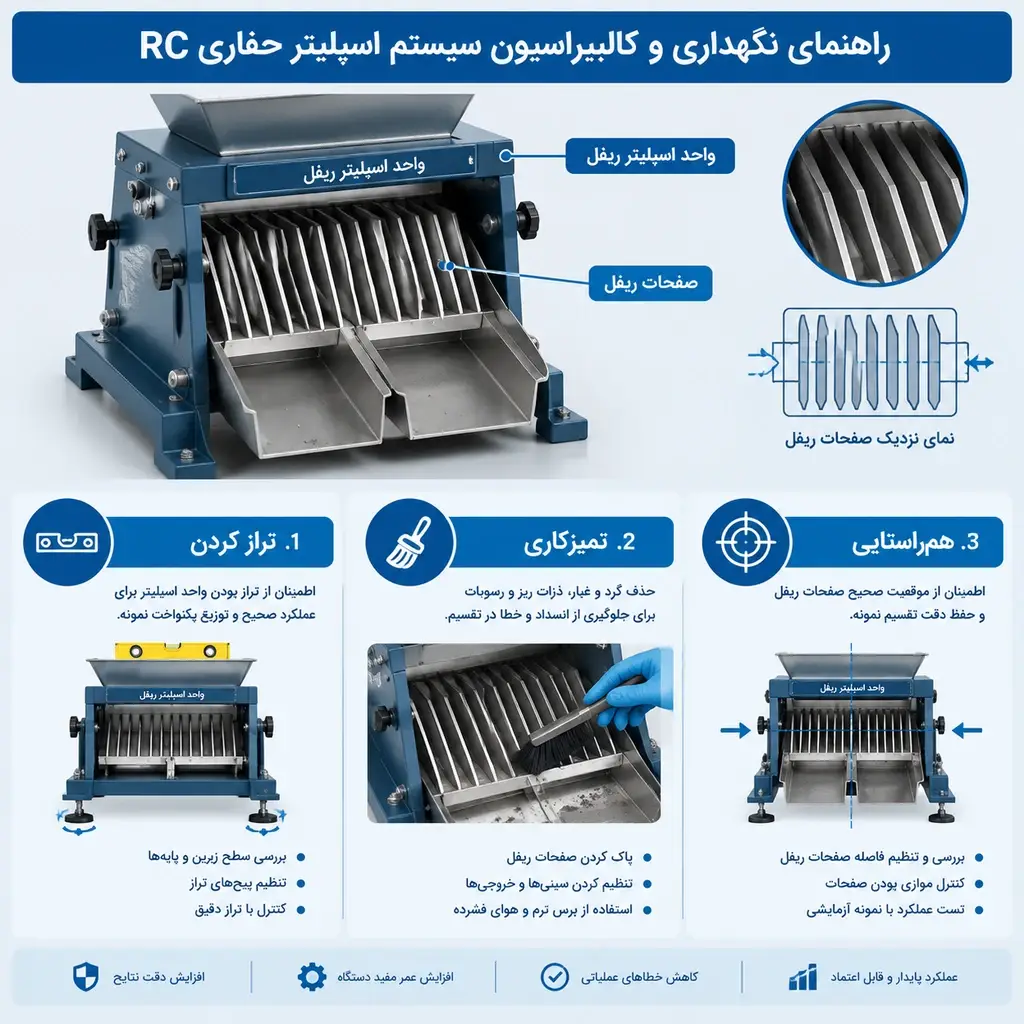

تنظیم، کالیبراسیون و تراز فیزیکی سیستم‌های اسپلیتر
قبل از شروع عملیات در هر شیفت، تراز بودن محفظه اسپلیتر متحرک به کمک ترازهای دیجیتال یا صنعتی بر روی سه پایه مستحکم کنترل می‌گردد. همچنین برای ارزیابی عملکرد تیغه‌ها، جرم نمونه‌های تفکیک‌شده به طور مرتب بر روی ترازوهای میدانی سنجیده می‌شود تا نسبت تقسیم خروجی‌ها (مثلاً ۵۰/۵۰ یا ۸۷.۵/۱۲.۵) انحراف غیرمجاز نداشته باشد. هرگونه اعوجاج تیغه‌ها سریعاً توسط بخش تعمیرات و نگهداری شرکت اصلاح و قطعات مستهلک با تیغه‌های استاندارد تعویض می‌شوند.
استقرار نظام تضمین و کنترل کیفیت (QA/QC) بر پایه نمونه‌های دوقلو
حفظ شفافیت در نتایج تحلیلی آزمایشگاه مستلزم گنجاندن نمونه‌های کنترلی در میان نمونه‌های ارسالی است. شرکت مهندسی بهسازان فرنود حفار در چهارچوب کدهای استاندارد اکتشافی، از رویه‌های کنترل کیفی جامع شامل موارد زیر استفاده می‌کند:
- نمونه‌های دوقلوی میدانی (Field Duplicates): تهیه دو نمونه مجزا از خروجی‌های دوم اسپلیتر جهت سنجش خطای فرآیند تقسیم و تکرارپذیری عیار.
- نمونه‌های بلانک (Blank): ارسال سنگ‌های بدون عیار شناخته‌شده به آزمایشگاه بلافاصله پس از زون‌های غنی، به منظور پایش و اثبات عدم وجود آلودگی متقاطع در سیستم.
- استانداردهای مرجع گواهی‌شده (CRM): بررسی صحت، دقت و عدم وجود بایاس در دستگاه‌های آنالیز آزمایشگاهی.
نقش تخصص و تجهیزات پیشرفته در ارتقای راندمان اکتشافات معدنی
مدیریت جامع یک پروژه اکتشافی موفق، وابستگی عمیقی به ترکیب دانش مهندسی معدن، تجربه میدانی حفاران و استفاده از ماشین‌آلات صنعتی مدرن دارد. بهینه‌سازی مداوم فرآیندها در شرکت مهندسی بهسازان فرنود حفار موجب شده است تا چالش‌های ناشی از خطاهای رایج در نمونه‌گیری حفاری RC به کمترین میزان کاهش یافته و داده‌های عیاری حاصل از گمانه‌ها بالاترین ضریب اطمینان را در مدل‌های بلوکی زمین‌شناسی ارائه نمایند.
استفاده از سیستم‌های پیشرفته جدایش پودر، ادوات مانیتورینگ آنلاین دبی و فشار، دکل‌های مجهز به اسپلیترهای هیدرولیکی دوار و تیم‌های تخصصی نمونه‌برداری مستقر در پای چاه، تنها بخشی از توانمندی‌های بهسازان فرنود حفار در اجرای پروژه‌های اکتشافی تراز اول کشور است. رویکرد بیزینسی این مجموعه مبتنی بر حفظ حداکثری سرمایه کارفرما با جلوگیری از دوباره‌کاری، کاهش هزینه‌های آزمایشگاهی ناشی از تکرار آنالیز و تسریع دستیابی به مدل نهایی کانسار است.
جمع‌بندی
نمونه‌گیری در حفاری RC اگرچه فرایندی مکانیزه به نظر می‌رسد، اما حساسیت‌های متالوژیکی و آماری فراوانی دارد. غفلت از تلفات ریزدانه‌ها، آلودگی متقاطع در فواصل زون‌های ماده معدنی یا عدم تراز بودن اسپلیترها می‌تواند کل اعتبار یک مطالعه امکان‌سنجی بانکی (Bankable Feasibility Study) را مخدوش سازد. از این رو، واگذاری پروژه‌های حفاری به شرکت‌های متخصص و صاحب‌صلاحیت که دارای ساختار منسجم QA/QC و ناوگان استاندارد هستند، اساسی‌ترین تصمیم مدیریتی در پروژه‌های معدنی به شمار می‌آید.
شرکت مهندسی بهسازان فرنود حفار به عنوان بهترین و جامع‌ترین ارائه دهنده خدمات مهندسی و اجرایی حفاری در ایران، آمادگی دارد با بهره‌گیری از تجهیزات استاندارد و تیم‌های فنی مجرب، عملیات حفاری اکتشافی و کنترل عیار معادن شما را با بالاترین استانداردهای تضمین کیفیت اجرا کند. در صورتی که پروژه‌های شما نیازمند ارتقای کیفیت نمونه‌گیری، کاهش خطاهای عملیاتی یا اجرای صفر تا صد عملیات حفاری با دقیق‌ترین نتایج آزمایشگاهی است، می‌توانید به شرکت مهندسی بهسازان فرنود حفار مراجعه کرده و یا با کارشناسان و واحد پشتیبانی فنی این مجموعه تماس حاصل فرمایید.
