بررسی لوله‌های دوجداره (Dual-Wall Drill Pipe) در حفاری RC

در پروژه‌های اکتشافی و توسعه‌ای معادن، تصمیم‌گیری پیرامون ذخایر زیرزمینی و مدل‌سازی عیار، مستقیماً به درجه اطمینان نمونه‌های ارسال‌شده به آزمایشگاه وابسته است. کوچک‌ترین ناخالصی یا اختلاط ذرات طبقات فوقانی با زون ماده معدنی، کل برآوردهای ژئومتالورژی و اقتصادی پروژه را مخدوش می‌کند. حفاری گردش معکوس (Reverse Circulation) یا همان حفاری RC به‌دلیل سرعت چشمگیر و حفاظت استثنایی از اصالت نمونه سنگ، امروزه انتخاب نخست شرکت‌های بزرگ معدنی در اکتشاف اولیه تا کنترل عیار روباز است.

رکن اصلی و شاهرگ انتقال جریان در این شیوه، لوله‌های دوجداره (Dual-Wall Drill Pipe) در حفاری RC هستند. این رادهای مهندسی‌شده با ایجاد دو دالان کاملاً مجزا، انتقال هوای فشرده به قعر گمانه و انتقال ذرات خردشده سنگ به سطح زمین را در محیطی ایزوله تضمین می‌کنند. مجموعه مهندسی بهسازان فرنود حفار به‌عنوان برترین شرکت حفاری در ایران و ارائه‌دهنده تخصصی‌ترین خدمات حفاری اکتشافی و استخراجی، در این مقاله به بررسی تفصیلی، تجربی و متالورژیکی این تجهیزات می‌پردازد تا مجریان پروژه‌ها با شناخت دقیق از ساختار، آسیب‌ها و رفتار هیدرولیکی آن‌ها، راندمان عملیات را به بالاترین سطح برسانند.

 گردش سیال در لوله‌های دوجداره RC

لوله دوجداره حفاری RC که در متون صنعتی به آن راد دومسیره یا Dual-Tube Rod نیز گفته می‌شود، از ترکیب دو لوله هم‌محور فلزی تشکیل شده است: لوله بیرونی (Outer Pipe) که نقش سازه باربر را بازی می‌کند و لوله داخلی (Inner Tube) که دقیقاً در مرکز لوله بیرونی مستقر شده و نقش مسیر عبور نمونه را دارد. فاصله میانی میان قطر خارجی لوله داخلی و سطح درونی لوله بیرونی، یک فضای حلقوی (Annular Space) نفوذناپذیر به وجود می‌آورد.

چرخه کارکرد این لوله‌ها بر پایه‌یک تعادل دینامیکی حساب‌شده استوار است. هوای متراکم با فشار کاری متداول ۲۵۰ تا ۵۰۰ پی‌اس‌آی (معادل ۱۷ تا ۳۵ بار) و در مواردی همراه با بوستر تا بیش از ۶۰۰ پی‌اس‌آی، از طریق کلگی چرخان تزریق باد (Air Swivel) به فضای حلقوی میان دو لوله فرستاده می‌شود. این هوای پرفشار بدون آنکه کمترین تماسی با فضای داخلی لوله دوم داشته باشد، تمام طول ستون حفاری را تا کف گمانه رو به پایین طی می‌کند.

در انتهای رشته، هوای پرفشار از طریق ساب تبدیل (Crossover Sub) یا درگاه‌های ویژه چکش گردش معکوس به شیارهای بیرونی سرمته هدایت می‌شود. انرژی کوبشی چکش پنوماتیک همراه با چرخش ملایم دکل، سنگ را در کف چاه به ابعاد خرده‌سنگ (Rock Chips) خرد می‌کند. بلافاصله پس از شکست سنگ، هوای متراکم متصاعدشده از کف سرمته، راهی جز بازگشت از دهانه مرکزی و پورت‌های مکش سر مته ندارد. این فشار هوای خروجی، خرده‌های سنگ را بلعیده و آن‌ها را با سرعتی معادل ۱۵ تا ۲۸ متر بر ثانیه و حتی تا مرز ۷۰ متر بر ثانیه به درون لوله داخلی پرتاب می‌کند. نمونه سنگ بدون برخورد با دیواره باز چاه، مسیر لوله‌های داخلی را به سمت بالا پیموده و از طریق شیلنگ انتقال ضخیم به سیکلون هدایت می‌شود. کارفرمایان و کارشناسان محترم برای طراحی اصولی مدار باد و اجرای پروژه‌های پایدار می‌توانند با مهندسان شرکت بهسازان فرنود حفار تماس حاصل فرمایند.

نقش لوله‌های دوجداره در مهار کامل آلودگی نمونه‌های معدنی

بزرگ‌ترین خطای موجود در حفاری‌های تک‌جداره معمولی (پودری یا روتاری روباز)، سقوط خرده‌سنگ‌های هوازده دیواره و لغزش آبرفت‌های بالایی به درون جریان نمونه است. این عارضه که در اصطلاح زمین‌شناسی به «آلودگی یا Smearing» معروف است، مرز لایه‌های کانسار را غیرقابل‌تشخیص کرده و عیار مناطق باطله را به‌اشتباه بالا یا عیار رگه‌های غنی را پایین نشان می‌دهد.

ساختار لوله‌های دوجداره (Dual-Wall Drill Pipe) در حفاری RC این نقیصه بنیادین را از ریشه درمان کرده است. در این مکانیزم، از لحظه‌ای که براده‌های سنگ از روی تیغه الماسه یا پین‌های تنگستن کارباید جدا می‌شوند، در یک محفظه بسته‌بندی‌شده فولادی حرکت می‌کنند. سطح خارجی لوله بیرونی در برابر دیواره گمانه می‌چرخد و نقش تکیه‌گاه را ایفا می‌کند، در حالی که نمونه در مجرای مرکزی و دور از دسترسی دیواره با بیشترین شتاب بالا می‌آید. این ویژگی سبب شده تا گمانه‌های حفرشده با لوله دوجداره RC دارای رزولوشن عمقی بی‌نظیری باشند؛ به گونه‌ای که زمین‌شناس سر چاه می‌تواند نمونه‌ها را با دقت متر‌به‌متر و با تفکیک قطعی مرز لیتولوژی دسته‌بندی کند.

به‌علاوه، در زون‌های خردشده شدید، گسل‌های تکتونیکی و سازندهای کارستی که فرار سیال (Lost Circulation) در حفاری معمولی مانع از بالا آمدن هرگونه نمونه سنگ می‌شود، لوله‌های دوجداره عملکرد بدون نقصی دارند. هوای دمیده شده هیچ اتصالی با فشارهای منفذی بیرونی برقرار نمی‌کند و تلفات فشار به کمترین مقدار می‌رسد. تیم‌های عملیاتی شرکت مهندسی بهسازان فرنود حفار با بهره‌گیری از باکیفیت‌ترین رشته‌های حفاری استاندارد، امکان دستیابی به نمونه‌های معرف و بکر منطبق بر استانداردهای گزارش‌دهی جهانی را برای معادن سراسر کشور فراهم آورده‌اند. در صورت نیاز به اجرای این خدمات می‌توانید به‌طور مستقیم به شرکت مهندسی بهسازان فرنود حفار مراجعه فرمایید.

بررسی ابعاد استاندارد، وزن رادها و ظرفیت کشش دکل

انتخاب قطر بیرونی و داخلی لوله‌های دوجداره باید با توان دکل، وزن مجاز قلاب (Pull-back Capacity) و سرعت برخاست ذرات (Annular Velocity) تطابق ریاضی داشته باشد. لوله‌های دوجداره سنگین‌تر از رادهای مغزه‌گیری معمولی هستند و در اعماق بالا بار معلق زیادی به برج حفاری تحمیل می‌کنند. استانداردترین سایزبندی‌های رایج در سطح بین‌المللی شامل موارد زیر است:

• سایز ۳٫۰۰ تا ۳٫۲۵ اینچ (حدود ۷۶ تا ۸۳ میلی‌متر): این لوله‌ها با وزن کم برای مانور در حفاری‌های زیرزمینی معدنی، گالری‌ها و زون‌های رگه‌ای طلای بسیار باریک کاربرد دارند.
• سایز ۳٫۵ اینچ (۸۸٫۹ میلی‌متر): پرکاربرد برای اکتشافات مقدماتی و گمانه‌های کم‌عمق در پهنه‌هایی با مسیرهای صعب‌العبور کوهستانی که نیازمند استقرار دکل‌های سبک چرخ‌زنجیری هستند.
• سایز ۴٫۰ اینچ (۱۰۱٫۶ میلی‌متر): قطری میانی که تعادل مطلوبی میان دبی هوای موردنیاز و حجم نمونه برداشتی فراهم می‌سازد.
• سایز ۴٫۵ اینچ (۱۱۴٫۳ میلی‌متر): این سایز را باید پادشاه لوله‌های دوجداره در اکتشاف مس پورفیری و طلا دانست. لوله ۴٫۵ اینچ معمولاً با قطر لوله داخلی ۲٫۲۵ تا ۲٫۵ اینچ همراه است که به جریان باد اجازه می‌دهد چیپس‌های سنگین با ابعاد بیش از ۱۰ میلی‌متر را بدون رسوب‌گذاری به بالا هدایت کند. این لوله‌ها بر روی دکل‌های با قدرت کشش بالا در عمق‌های ۳۰۰ تا ۵۰۰ متر بهترین بازدهی مکانیکی را به ثبت می‌رسانند.
• سایز ۵٫۵ اینچ (۱۳۹٫۷ میلی‌متر) و قطرهای بالاتر: این سایز سنگین ویژه پایش‌های عیارسنجی عمیق روباز (Grade Control) و سازندهای پرآب است که احجام بسیار بالایی از براده و پساب را با جریان هوای توربوشارژ خارج می‌کند.

طول شاخه‌های استاندارد لوله به‌طور معمول در مقاطع ۳ متری و ۶ متری ساخته می‌شوند. استفاده از شاخه‌های ۶ متری اگرچه سرعت متراژ روزانه را به‌دلیل کاهش دفعات کوپلینگ رزوه‌ها بالا می‌برد، اما نیاز به دکل‌های با ارتفاع دکل بلندتر و بازوهای هیدرولیکی تعویض راد دارد. دفتر فنی شرکت مهندسی بهسازان فرنود حفار قبل از استقرار هر دستگاه، بر اساس مدل ژئوتکنیکی سنگ، سایزبندی دقیق قطر راد را محاسبه و به کارفرمایان پیشنهاد می‌دهد.

مهندسی اتصالات رزوه‌ای (Threads) و چالش‌های بستن اتصالات

اتصالات رزوه‌ای لوله‌های دوجداره باید هم‌زمان دو کارکرد متفاوت را برآورده کنند: اول انتقال ده‌ها کیلونیوتن گشتاور چرخشی و ضربات ارتعاشی به کف چاه، و دوم حفظ تقارن و راستای سنتریک لوله داخلی بدون کمترین جابه‌جایی. رزوه لوله‌های دوجداره بر خلاف لوله‌های آب یا نفت، رزوه‌هایی ضخیم و با گام‌های درشت هستند تا سرعت مونتاژ و دمونتاژ روی دکل بالا رود. سه تیپ رزوه‌ای پرکاربرد در دنیا عبارت‌اند از:

1. رزوه متزکه (Metzke Thread): دارای مقطع مخروطی با استحکام بسیار بالا و پایداری هندسی در برابر خستگی‌های خمشی؛ این نوع رزوه پرمصرف‌ترین اتصال در سایزهای ۴ و ۴٫۵ اینچ در پروژه‌های معدنی به شمار می‌رود.
2. رزوه رمت (Remet Thread): رزوه با مقطع ذوزنقه‌ای مقاوم که دوام بالایی در برابر تنش‌های کششی ناشی از گیرکردن ابزار دارد و باز کردن آن در انتهای چاه نیازمند گشتاور انفجاری کمتری است.
3. رزوه ماتریس (Matrix / MaxFlow Style): اتصالی بهینه‌شده هیدرولیکی که به گونه‌ای ماشین‌کاری شده تا مقاومت اصطکاکی در فضای حلقوی کاهش یافته و فشار ورودی کمپرسور با کمترین افت انرژی به چکش برسد.

یکی از حوادث شایع در کارگاه، پدیده گیرپاژ و سایش چسبنده رزوه‌ها (Galling) است. گرد و غبار ماسه‌ای حاوی بلورهای کوارتز، در صورت ورود به دندانه‌های رزوه، با اولین چرخش دکل روی دندانه‌ها خط انداخته و فلز را دچار تغییر فرم موم‌سان می‌کنند. اپراتورهای ماهر همواره پس از هر مرحله باز شدن لوله، دندانه‌ها را با برس سیمی تمیز کرده و از روان‌کارهای غنی‌شده با پودر مس یا روی استفاده می‌کنند. عدم رعایت گشتاور استاندارد کارخانه هنگام بستن اتصال (Over-torquing یا Under-torquing) می‌تواند موجب کج شدن نشیمنگاه داخلی یا خرد شدن اورینگ‌های آب‌بندی شود.

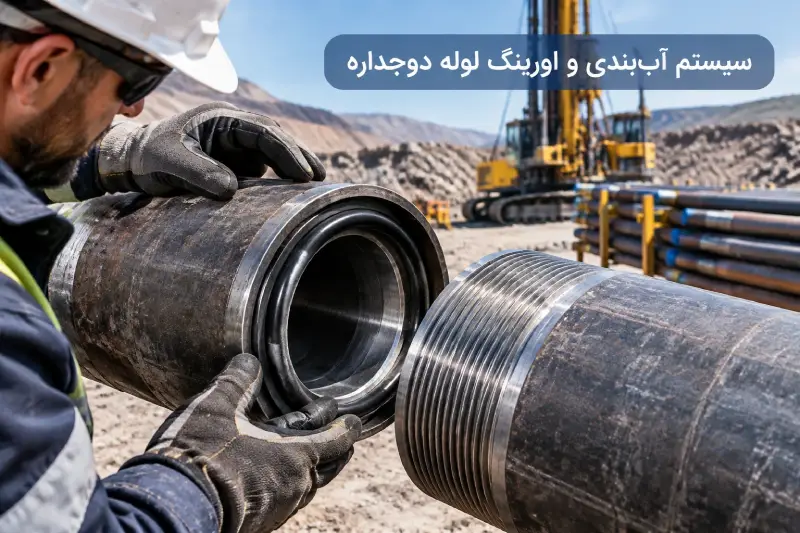

سیستم آب‌بندی داخلی؛ اهمیت اورینگ‌ها و تشخیص پدیده شورت‌سیرکیت

شاید حساس‌ترین و آسیب‌پذیرترین قطعه در کل زنجیره لوله دوجداره، مجموعه‌های آب‌بند (O-Ring Seals) مستقر بر روی انتهای لوله داخلی باشند. لوله داخلی در محل اتصال نری و مادگی (Pin & Box) توسط بوش‌های آب‌بندی و اورینگ‌های دوگانه از جنس الاستومرهای پیشرفته (نظیر نیتریل ضدسایش یا پلی‌یورتان مقاوم در برابر حرارت) در جای خود محکم می‌شود.

کارکرد این اورینگ‌ها بسیار حیاتی است؛ زیرا مانع از برقراری اتصال مستقیم میان هوای متراکم ۳۰ باری فضای حلقوی و خلأ نسبی مجرای لوله داخلی می‌شوند. اگر یکی از این اورینگ‌ها پاره شود، بر اثر فشار نامتقارن جا نرفته باشد یا به‌دلیل انحراف زاویه لوله در هنگام جازدن جویده شود، پدیده مخرب شورت‌سیرکیتینگ (Short-Circuiting) یا فرار مستقیم هوا رخ می‌دهد.

در این وضعیت، هوای فشرده به‌جای اینکه مسیر چند ده متری تا کف چاه را طی کند و چکش را به کار اندازد، از همان محل اتصال آسیب‌دیده با عبور از اورینگ معیوب، مستقیماً به داخل لوله داخلی سرازیر می‌شود. پیامدهای این اشکال در کارگاه بسیار خطرناک و هزینه‌ساز است:

• کاهش ناگهانی ضربات چکش درون‌چاهی و افت شدید نرخ نفوذ و پیشروی مته.
• سقوط راندمان نمونه‌برداری؛ چرا که جریان هوای نشت‌کرده اجازه ایجاد مکش لازم در کف سرمته را نمی‌دهد.
• ایجاد جریان گردابی مخرب درون لوله داخلی که ذرات سنگین و طلای آزاد را در چاه معلق نگه داشته و تنها ذرات سبک را به سطح می‌برد که این امر نتایج آنالیز را به‌کلی غلط جلوه می‌دهد.

برای مهار این ریسک، نظارت دوره‌ای بر سلامت اورینگ‌ها در هر مرحله از باز و بست رشته الزامی است. جهت دریافت دستورالعمل‌های کنترل کیفی یا تهیه مجموعه‌های آب‌بندی اورجینال، مدیران پروژه‌ها می‌توانند با بخش پشتیبانی فنی شرکت مهندسی بهسازان فرنود حفار تماس بگیرند.

 لوله‌های داخلی تعویض‌پذیر (F.R.I.T.)

برخلاف تجهیزات دوار بیرونی که علائم فرسودگی آن‌ها با چشم غیرمسلح قابل رؤیت است، لوله داخلی دوجداره از درون فرسوده می‌شود. جریان دائمی سنگ‌های بسیار سخت ساینده (مانند کوارتز و گرانیت) که با سرعت خودروهای مسابقه‌ای درون لوله حرکت می‌کنند، مانند یک دستگاه سندبلاست فولاد را می‌تراشند. این سایش در نقاط اتصال و محل نشیمنگاه‌ها به‌دلیل تغییر جهت‌های موضعی جریان به‌مراتب شدیدتر است.

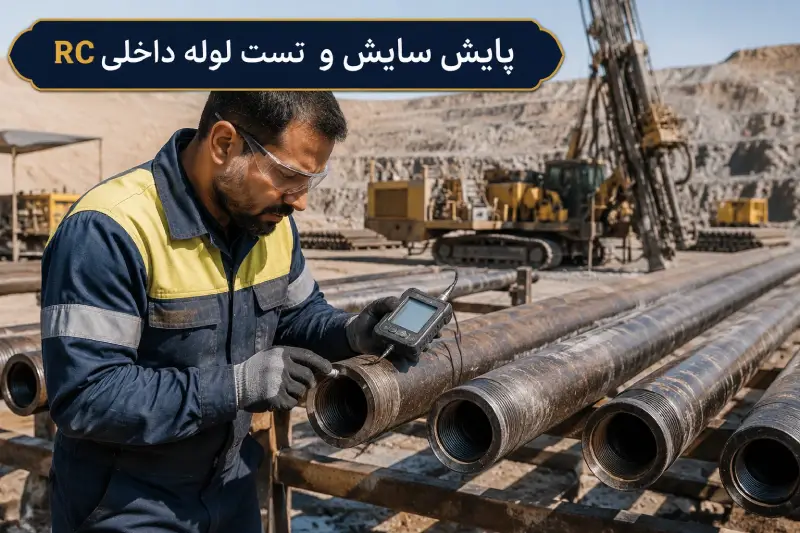

روش بازرسی و آزمون نشتی لوله داخلی (Inner Tube Leak Tester)

تیم‌های حفاری برای آنکه لوله‌ای فرسوده یا سوراخ را به عمق چاه نفرستند، از ابزار تست نشتی استفاده می‌کنند. این ابزار کلاهکی است که روی رزوه پین پیچ شده و دارای یک سوپاپ تخلیه کوچک است. هوا از سر دیگر لوله با فشار تست تزریق می‌شود؛ در صورتی که باد از سوپاپ کلاهک به بیرون بدمد، علامت قطعی از عدم آب‌بندی اورینگ یا سوراخ شدن جدار لوله داخلی است. چنانچه با تعویض اورینگ‌های جدید نشتی قطع نشود، لوله داخلی از رده خارج تلقی می‌گردد. همچنین استفاده از گیج‌های برو-نرو (Go/No-Go Gauges) و دستگاه‌های ضخامت‌سنج التراسونیک امکان سنجش قطر باقیمانده لوله داخلی را بدون نیاز به تخریب لوله بیرونی فراهم می‌سازد.

نوآوری لوله‌های داخلی با تعویض در محل کارگاه (F.R.I.T.)

در مدل‌های قدیمی راد دوجداره، سوراخ شدن لوله داخلی به معنای نابودی کامل راد بود؛ چرا که باز کردن لوله داخلی نیازمند فرستادن راد به تراشکاری‌های صنعتی بزرگ، برش جوش‌های نگهدارنده، ماشین‌کاری مجدد و جوشکاری دقیق لوله بیرونی بود کهط می‌شود؛ هوادهی آب باعث ایجاد حباب‌های فراوان و افت چشمگیر چگالی سیال درون لوله داخلی می‌گردد. از آنجا که چگالی سیال درون لوله داخلی کمتر از فشار ستون آب خارج مته است، یک پدیده اختلاف فشار پدید آمده و آب همراه با خرده‌سنگ‌ها با قدرتی فوق‌العاده به بالا مکیده می‌شود.

در صورتی که لایه‌های شیل یا خاک رس در این زون مرطوب وجود داشته باشد، براده‌ها تمایل به چسبیدن به یکدیگر و کیپ کردن (Plugging) لوله داخلی دارند. در این حالت، تیم مهندسی با تزریق مخلوطی از کف و پایدارکننده‌های تخریب‌پذیر زیستی به مسیر باد فضای حلقوی، لایه‌ای لغزنده بر جدار لوله داخلی پدید می‌آورد که خروج روان نمونه را تسهیل می‌کند. در پایان هر متراژ حفاری نیز اجرای مانور تخلیه (Blow-Down) ضروری است تا هیچ ذره‌ای در مدار لوله‌ها باقی نماند و نمونه متراژ بعدی دستخوش آلودگی نگردد.

قابلیت‌های عملیاتی شرکت مهندسی بهسازان فرنود حفار در حفاری پیشرفته RC

موفقیت در پروژه‌های پیچیده حفاری گردش معکوس صرفاً به در اختیار داشتن دکل بستگی ندارد؛ بلکه هماهنگی و کالیبراسیون دقیق رشته حفاری، فشار بوسترها، کیفیت لوله‌های دوجداره و تخصص اپراتورها در مواجهه با ناشناخته‌های زیرسطحی ضامن نتیجه است.

شرکت مهندسی بهسازان فرنود حفار به‌عنوان برترین و جامع‌ترین شرکت حفاری در ایران، با اتکا به کامل‌ترین سبد ماشین‌آلات حفاری روز دنیا شامل دکل‌های خودکشش سنگین و نیمه‌سنگین، مجموعه‌های تقویت فشار بوستر تا ۱۰۰۰ پی‌اس‌آی، و غنی‌ترین زنجیره لوله‌های دوجداره (Dual-Wall Drill Pipe) با استانداردهای رزوه‌ای جهانی متزکه و رمت، در خدمت طرح‌های توسعه معادن کشور است.

تمامی رشته‌های حفاری لوله دوجداره بهسازان فرنود حفار پیش از ورود به محل عملیات، تحت شدیدترین استانداردهای کنترل کیفیت، آزمون‌های التراسونیک سنجش ضخامت، تستر فشار نشت باد و تعویض کامل آب‌بندهای پلیمری قرار می‌گیرند. این تمهیدات تضمین می‌کند که کارفرمایان و سرمایه‌گذاران بخش معدن، نمونه‌هایی با بالاترین خلوص زمین‌شناسی، بازیابی حداکثری و منطبق بر آیین‌نامه‌های بین‌المللی ارزیابی ذخیره دریافت نمایند.

مدیران محترم، سرپرستان اکتشاف و کارشناسان صنایع معدنی می‌توانند جهت مشاوره در خصوص انتخاب ابعاد لوله‌ها، تخمین نرخ پیشروی و هزینه‌های حفاری، یا عقد قراردادهای عملیاتی، به دفاتر شرکت مهندسی بهسازان فرنود حفار مراجعه نموده و یا با بخش پشتیبانی فنی و بازرگانی این مجموعه تماس حاصل فرمایند.
